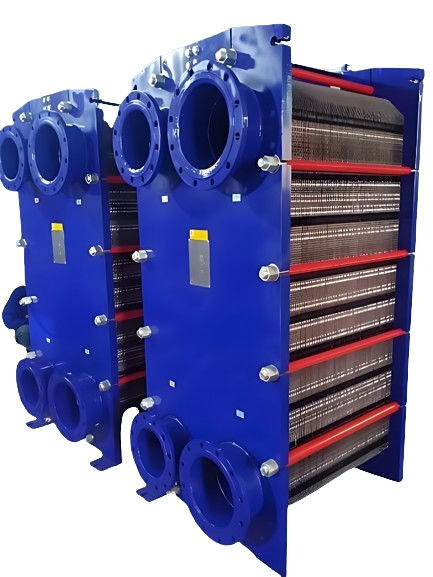

Equipo de intercambiadores de calor de placas metálicas onduladas de capas múltiples

El intercambiador de calor de placa es un equipo de intercambio de calor de alta eficiencia compuesto de placa de metal corrugada de múltiples capas apiladas

Introducción al intercambiador de calor de las placas
El intercambiador de calor de placa es un equipo de intercambio de calor de alta eficiencia compuesto por placas metálicas onduladas de múltiples capas apiladas.se forman una serie de canales de flujo rectangulares estrechosEste diseño es particularmente adecuado para las necesidades de intercambio de calor de los sistemas líquido-líquido y líquido-vapor.
Los intercambiadores de calor de placa son conocidos por su alta eficiencia de intercambio de calor, bajo consumo de energía, diseño compacto y pequeño tamaño.Así que son ampliamente utilizados y tienen una larga vida útilSu capacidad de transferencia de calor es mejor que el equipo de intercambio de calor tubular tradicional bajo la misma condición de caída de presión, y puede lograr una tasa de recuperación de calor de más del 90%

estructura del producto

Presentación detallada del producto

1Estampado y moldeado de placas

Después de un solo prensado por equipos hidráulicos especiales, todo el proceso de blanqueo se completa de una sola vez.Utilizamos la tecnología de revestimiento blando para garantizar la alta precisión y excelente calidad de la formación de la hoja, con una superficie lisa sin arañazos ni estrías, y redujo eficazmente la tensión generada durante el proceso de prensado.La reducción del grosor es uniforme en cada panel y la profundidad de la ondulación sigue siendo uniformeAl mismo tiempo, no hay áreas sobreestampadas en el tablero, lo que evita pequeñas grietas que solo se pueden observar bajo un microscopio.Además, la textura metálica en el tablero es consistente en altura para garantizar la belleza general, y la parte más delgada puede alcanzar una precisión de 0,3 mm.

2- Diseño de la zona de distribución tipo placa de chocolate

Con un diseño innovador en forma de cruz (también llamado bloque de chocolate),Nuestras zonas de desvío de placas aseguran un flujo adecuado e incluso en las placas más anchasEste diseño estructural elimina eficazmente las áreas de estancamiento del intercambio de calor, así como los problemas de reducción de la velocidad de flujo y la corrosión de las placas causados por el estancamiento.Diversión a través de la promoción Hemos mejorado con éxito la capacidad de intercambio de calor de toda la placa mediante la mejora de la eficiencia del intercambio de calor en el área y el área de estancamientoEl concepto de diseño único de alta turbulencia está diseñado para evitar el taponamiento de los canales entre placas mientras se maximiza el efecto de autolimpieza.Utilizamos el principio de hidrodinámica para ajustar la resistencia al flujo de manera gradual para asegurar que el fluido entre las placas más suavemente y optimiza la liberación de presión.

3Diseño de las juntas

El diseño de la junta, cuya estructura adopta una forma de techo triangular, logra un efecto de sellado lineal.Bajo la acción de la fuerza de sujeción, esta estructura asegura que el área central de la junta pueda soportar la presión más fuerte, de modo que se pueda obtener una presión de sellado fuerte con una fuerza menor,garantizar un rendimiento de sellado excepcionalAdemás, incluso después del desmontaje y montaje repetidos, la junta mostrará solo una deformación permanente mínima.Todo el tanque está diseñado para cerrarse para mejorar la estabilidad de la estructura general.

4Características del marco y del sistema de posicionamiento

Utilizando una tecnología de posicionamiento única, diseñamos un método para evitar que los paneles se deformen al desmontar y posicionar la pared hacia arriba y hacia abajo.el dispositivo de posicionamiento sigue manteniendo la precisión después de desmontar y montar repetidamentePara mejorar el efecto de alineación automática, utilizamos faldas de posicionamiento auxiliares en las cuatro esquinas de cada panel.Diseñé una estructura única de cola de paloma e implementé una estrategia de posicionamiento multipuntoEste método de posicionamiento se basa en el principio de posicionamiento mecánico de "un plano, un alfiler fijo en un lado, y un alfiler móvil en un lado",que garantiza la libertad de la pieza de trabajo en una dirección, evitando así efectivamente el problema del sobreposicionamiento.

5.Diseño de la estructura de instalación rápida

La tuerca de sujeción delantera se integra con el tornillo a través de un perno de bloqueo. Hay una caja de rodamiento debajo. La tuerca de sujeción trasera se evita que se afloje por una manga de bloqueo única.Cuando se desmonta el intercambiador de calor de la placa, solo necesita apretar o aflojar la abrazadera frontal. Se puede completar apretando las tuercas. Es más conveniente y más rápido desmontar y ensamblar al inspeccionar el intercambiador de calor de la placa.Es un diseño típico y fácil de usar.
Todas las partes del marco están conectadas con hilos.
Los tornillos de compresión se fabrican por laminación.
Hay una caja de rodamientos en el perno de compresión.
Los tornillos de presión se pueden quitar lateralmente

Dimensiones de la instalación del equipo
