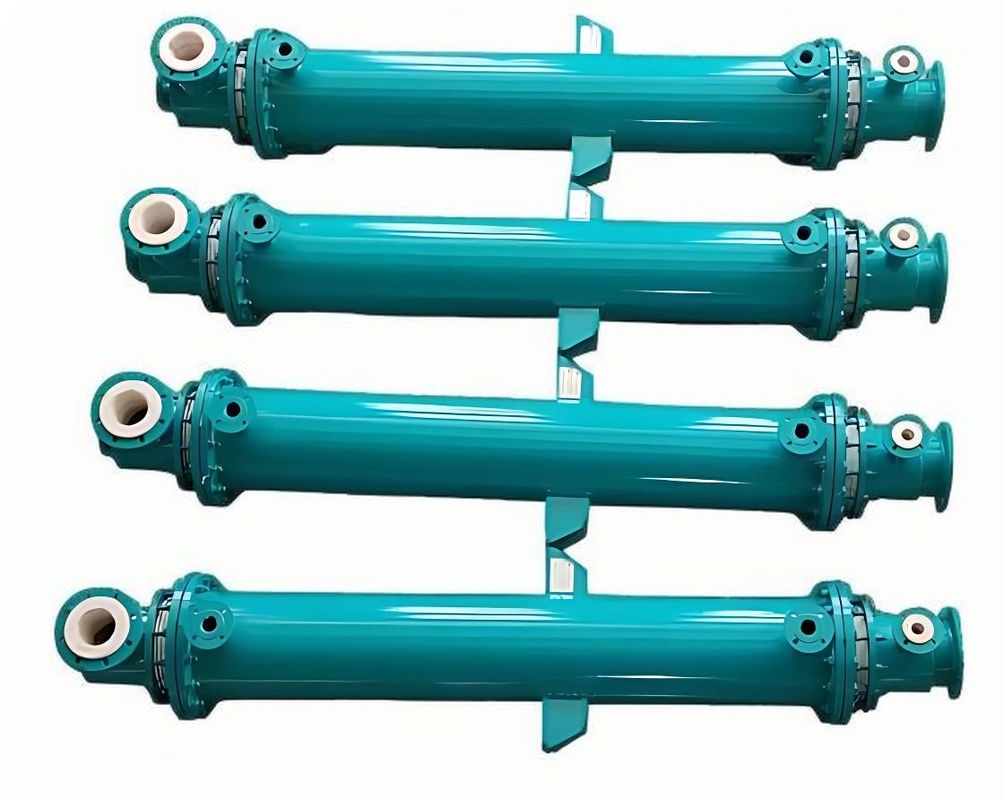

Intercambiadores de calor de teflón de 1200 mm resistentes a ácidos, alcalinos y disolventes orgánicos

XKXG-LG Intercambiador de calor de tubo de teflón resistente a ácidos, álcalis y disolventes orgánicos

En cuanto a la estructura, un intercambiador de calor de caparazón y tubo se compone principalmente de las siguientes partes: un caparazón simple circular, que es responsable de
El haz de tubo de transferencia de calor que transfiere calor, la placa del tubo utilizada para fijar el haz de tubo y separar el fluido,y componentes auxiliares tales como deflectores (también llamados deflectores) y cajas de tubos que mejoran la eficiencia del intercambio de calorEntre estos componentes, la carcasa está equipada con un haz de tubos, cuyos dos extremos están firmemente fijados a la lámina del tubo.uno es el fluido del lado del tubo que fluye dentro del haz del tuboPara mejorar la eficiencia de transferencia de calor del fluido fuera del tubo,Normalmente se instalan varios deflectores dentro de la cáscaraEstos deflectores pueden aumentar la velocidad de flujo del fluido del lado de la cáscara y obligar al fluido a pasar a través del haz de tubos varias veces lateralmente,intensificando así el estado de flujo turbulento del fluido y mejorando efectivamente el coeficiente de transferencia de calor.
El intercambiador de calor de la cáscara y el tubo desarrollado por nuestra empresa con derechos de propiedad intelectual independientes muestra un rendimiento notable
Ventaja: este producto no sólo tiene una excelente resistencia a los ácidos, álcalis y disolventes orgánicos, sino que también funciona de manera estable en condiciones de temperaturas extremadamente altas y bajas.Es una solución ideal para el intercambio de calor en el campo industrial.

El intercambiador de calor de tubo y tubo, también conocido como el intercambiador de calor de concha y tubo,es un equipo de intercambio de calor de tipo divisorio con la pared del haz de tubos encerrada en la cáscara como superficie de transferencia de calorEste equipo es ampliamente utilizado por su simplicidad de estructura y fiabilidad de operación.

Características:

1. Este producto está hecho de material perfluorado,que tiene una resistencia extremadamente alta a las condiciones meteorológicas y puede resistir la erosión de varios disolventes orgánicos y medios corrosivos, como ácidos y álcalis fuertes, garantizando así la durabilidad del producto en ambientes adversos.

2El coeficiente de fricción del haz de tubos es muy bajo. Esta característica significa que el producto no es fácil de escalar durante el uso, extendiendo así en gran medida la vida útil del producto.

3Excelente resistencia a la presión, rango de presión de trabajo -0,01 MPa 0,80 MPa.

4El uso de diseño de pared de tubo ultra delgado, alta eficiencia de transferencia de calor, estabilidad a largo plazo, mejorando eficazmente la utilización de la energía.

5• Larga vida útil, que alcanza los 8-10 años, reduciendo en gran medida la frecuencia de reemplazo y mantenimiento.

6Utilice materias primas importadas para garantizar la calidad del producto y no le dé ninguna preocupación.

7Entendemos que las necesidades de cada cliente son únicas, por lo que ofrecemos una variedad de formatos de productos que se pueden adaptar a las necesidades específicas del cliente.

Presentación detallada del producto

1.Sella mecánica, fácil de desmontarLa sella mecánica es un componente importante de los equipos de energía de fluidos.Su función principal es prevenir la fuga de medio de trabajo en el equipo mecánico y la intrusión de impurezas externas..

La facilidad de desmontaje es una característica importante de los sellos mecánicos, lo que permite que los componentes del sello se eliminen rápida y fácilmente para el mantenimiento, el reemplazo o la actualización del equipo.No sólo ahorra tiempo de mantenimiento y reduce la intensidad del trabajo, pero también reduce el riesgo de daños que pueden ser causados por un funcionamiento incorrecto.

2Material de sellado

Anillo de sellado de PTFE: hecho de material puro de flúor transformado en forma, con una dureza adecuada, estrechamente combinado con la costura de la placa final (placa de tubo), resistente a varios disolventes químicos,temperatura alta y baja, seguro y fiable

Junta de sellado: la junta está hecha de caucho fluorado, sella la cáscara y es fácil de desmontar;

3.Cabeza (caja de tuberías):

La estructura central de la cabeza está hecha de acero y se fabrica mediante un proceso de moldeo para garantizar la estabilidad estructural y la durabilidad del producto.moldeamos la capa interior con una capa de material de politetrafluoroetileno (PTFE), lo que mejora en gran medida la resistencia a la corrosión del producto.

La pared interna de la cabeza es lisa, lo que reduce la fricción y la adhesión durante el flujo de material y garantiza una transmisión eficiente y suave del fluido.

Específicamente diseñado para su uso en ambientes industriales ásperos, puede mantener la integridad de la estructura de ser dañado dentro del rango de -0.1MPA-1MPa.

Tiene una excelente resistencia a los disolventes químicos y puede resistir eficazmente incluso a los productos químicos altamente corrosivos como los ácidos fuertes y los álcalis.Su resistencia a la corrosión química garantiza la seguridad y la fiabilidad en, industria farmacéutica y otras industrias.

4.Flanca de bucle, fácil de instalar

La brida de bucle, un proceso de instalación cómodo y rápido, proporciona un método flexible y eficiente para la solución de conexión de tuberías.que permite el movimiento axial de la tubería durante el desplazamiento de la instalación y el ajuste del ángulo, simplificando así el proceso de alineación, reduciendo significativamente la dificultad de la instalación.

5Núcleo de intercambio de calor

Este dispositivo utiliza una estructura de soporte interno diseñado que está suspendido del intercambio dentro de la cavidad del cuerpo principal del dispositivo.una parte superior Está compuesta por un disco fijo y varias barras de unión que conectan los dos discosLas placas fijas superiores e inferiores se colocan respectivamente en los dos extremos de la carcasa.Para mejorar la eficiencia de transferencia de calorEste diseño no sólo cambia la dirección del flujo del fluido y crea turbulencia para promover la transferencia de calor,pero también proporciona el apoyo necesario para el haz de tuboAdemás, al estar equipado con una entrada de agua de refrigeración y una salida de agua de refrigeración, este dispositivo de intercambio de calor puede absorber eficazmente el calor mediante el enfriamiento con agua.Este mecanismo de enfriamiento por agua garantiza un mejor efecto de enfriamiento, mejorando así el rendimiento térmico de todo el sistema

6Perforación CNC de hojas de tubos con una alta precisión

Las láminas de tubos PFA utilizan perforaciones precisas controladas por computadora para formar una disposición de apertura circular.asegurando que los centros de cada orificio sean al menos de hasta 8 mmEl espesor de las placas terminales también se especifica estrictamente, asegurando que no sea inferior a 60 mm.Combinado con equipos de soldadura mejorados y mejoradosEsta serie de medidas de optimización nos permite integrar los tubos de intercambio de calor y las láminas de los tubos en un solo proceso, asegurando la resistencia general de la estructura,prevención eficaz de riesgos potenciales de fugas, y garantizar el funcionamiento de seguridad del producto.
